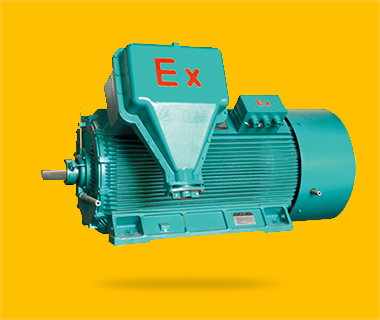

1.西瑪牌高壓防爆電機YB2系列高壓隔爆型三相異步電動機概述
YB2系列高壓隔爆型三相異步電動機是我公司在消化吸收德國西門子公司高壓電動機制造技術的基礎上，結合我公司長期穩定生產高壓隔爆型三相異步電動機的設計制造經驗而研制的最新產品，是我公司YB系列的更新?lián)Q代的防爆電機基本系列。本系列電動機采用新技術、新材料、新工藝，選材考究、制造精良，具有體積小、重量輕、外形美觀、功率大、效率高、噪聲低、振動小、運行安全可靠、使用維護方便等特點。
本系列電動機的外殼防護和接線盒防護等級可選擇為IP54或IP55，冷卻方式為IC411，安裝方式為IMB3，也可根據用戶要求制成不同的防護類型、冷卻方式、安裝方式。
本系列電動機符合GB755-2000《旋轉電機定額和性能》、GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，制成隔爆型電動機，防爆標志為ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，適用于具有爆炸性氣體環境的1區、2區危險場所。作為原動機使用，可廣泛應用在礦山、機械工業、石油化工工業、發電廠等工礦企業中，驅動各種通用機械：如壓縮機、水泵、破碎機、切削機床、運輸機械及其它機械設備。
ExdI適用于有甲烷或煤塵的煤礦井下非采掘工作面爆炸性氣體環境。
ExdⅡAT4適用于工廠用Ⅱ類A級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境。
ExdⅡBT4適用于工廠用Ⅱ類B級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境。
ExdⅡCT4適用于工廠用Ⅱ類C級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境。
電動機可制成YB2-W戶外型、YB2-TH戶內濕熱帶型、YB2-THW戶外濕熱帶型、YB2-TA戶內干熱帶型、YB2-TAW戶外干熱帶型、YB2-T戶內熱帶型、YB2-TW戶外熱帶型及YB2-WF1戶外防中等腐蝕型等氣候環境條件用電動機。安裝尺寸與基本系列電動機相同。
2.西瑪牌高壓防爆電機YB2系列高壓隔爆型三相異步電機型號說明
2.1電動機型號意義：
Y：異步電機；B隔爆型；2改進設計序號；450軸中心高；2鐵芯長度代號；2極數；W:環境代號（外。戶外）2.2電動機防爆標志代表的意義：
Ex:標志（防爆）；d:電氣設備防爆型式（隔爆型）；ⅡB溫度組別（T4）；T4電氣設備類別級別（Ⅱ類B級）
3.西瑪牌高壓防爆電機YB2系列高壓隔爆型三相異步電動機結構說明
該系列電動機采用國際流行的緊湊型結構，機座、端蓋的內外表面均分布有散熱筋，體積小巧，外形美觀。
定子采用外裝壓結構，絕緣等級為F級，定子線圈采用帶絕緣銅扁線繞制成型線圈，經繞包主絕緣并VPI整體浸漆后具有較高的電氣強度、機械強度、絕緣性能、防潮性和熱穩定性。
轉子采用鼠籠結構，經高精度校驗動平衡，電動機運轉平穩，振動小。
根據不同的功率和轉速軸承結構選型：H355～560-4、6、8P采用滾動軸承；H500～560-2P采用滑動軸承（根據GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，滑動軸承電機不能做成ExdⅡCT4結構）。滾動軸承的電機兩端軸承設不停機注排油裝置，可定期補充潤滑脂；滑動軸承為端蓋式球面滑動軸承，采用壓力供油潤滑、油環自潤滑或復合式潤滑方式（由用戶自由選擇，如用戶無特殊要求則為壓力供油潤滑），同時采取了防止軸電流產生的措施。
根據用戶需要，電動機可安裝軸承測溫元件或儀表，監測軸承溫度；也可根據用戶需要設置定子測溫元件、儀表及防冷凝加熱裝置。
電動機的隔爆結構采用圓筒型、平面型以及止口型等隔爆型式。
4.西瑪牌高壓防爆電機YB2系列高壓隔爆型三相異步電動機使用條件
4.1.電動機的使用環境條件：
4.1.1.海拔不超過1000m。
4.1.2.環境空氣溫度隨季節變化，一般不超過40℃。
注：若電動機指定在海拔超過1000m或環境空氣溫度高于40℃的條件下使用時，應按GB755的規定。
4.1.3.最低環境空氣溫度，采用滾動軸承的電動機為-15℃，對采用滑動軸承的電動機為0℃。
4.1.4.環境空氣最大相對濕度不超過95%（當溫度為25℃時）（煤礦井下）或最濕月月平均最高相對濕度為90%，同時該月月平均最低溫度不高于25℃（工廠）。
4.1.5.具有甲烷混合物及煤塵爆炸危險的煤礦井下（非采掘工作面）及工廠具有引燃溫度組別分別為T1～T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物場所。
4.1.6.在無顯著振動的地方。
4.1.7.在無破壞金屬絕緣的氣體和蒸氣的環境。
4.1.8.有滴水的地方。
4.1.9.安裝類別為Ⅲ類。
4.1.10.污染等級為3級。
4.1.11.派生產品（-W、TH、THW、TA、TAW、T、TW、WF1）適用的環境條件：
YB2為基本型，適用于戶內環境YB2-W適用于戶外型環境YB2-TH適用于戶內濕熱帶型環境YB2-THW適用于戶外濕熱帶型環境YB2-TA適用于戶內干熱帶型環境YB2-TAW適用于戶外干熱帶型環境YB2-T適用于戶內熱帶型環境YB2-TW適用于戶外熱帶型環境YB2-WF1適用于戶外中等腐蝕的環境4.2.電動機的使用電氣條件：
4.2.1.額定頻率：50Hz。
4.2.2.額定電壓為3kV級（包括3kV、3.3kV、3.6kV）、6kV級（包括6kV、6.3kV、6.6kV）、10kV級（包括10kV、10.5kV、11kV）。
4.2.3.電動機的工作方式：S1（連續工作制）。
4.2.4.電動機的額定功率、額定電壓、額定頻率和定額見電動機銘牌上的數據。
5.西瑪牌高壓防爆電機YB2系列高壓隔爆型三相異步電動機技術數據
5.1.YB2系列6kV、10kV電動機電氣性能應分別符合表1或表2的規定。
5.2.電動機的振動速度有效值不大于2.8mm/s。
6.西瑪牌高壓防爆電機YB2系列高壓隔爆型三相異步電動機電動機結構及安裝和外形尺寸
6.1.電動機結構及安裝型式Y(jié)B2系列高壓三相異步電動機的結構與安裝形式為IMB3，其安裝及外形尺寸見表3。
6.2.電動機接線盒結構電動機接線盒具有優良的隔爆結構性能和較高防護等級，且具有較大的空腔以便于接線。接線盒內設有接線螺栓用于可靠固定外部引線電纜。接線口處設有橡膠密封裝置。橡膠密封套直徑有φ65、φ58、φ51、φ44、φ37的同心圓，以適用于不同外徑的引線電纜。接線口端部設有防止電纜撥脫裝置或鋼管布線接口。
7.質量保證
公司視產品質量為企業的生命。先后取得ISO9001、ISO10012、OHS18000、ISO14001管理體系認證。防爆電機取得生產許可證。
擁有國際先進的軟件，實現了虛擬樣機設計開發。將設計-工程分析-模擬裝配-失效模式分析等各個環節組成一個完整的產品開發體系。
擁有國內最先進的工藝裝備和質量檢測裝備。按照質量計劃和質量控制加工、制造和檢測第一個零部件。對產品進行最終檢驗和性能測試。
按照公司質量保證聲明，做好產品銷售每個環節的服務。
8.訂貨指南8.1.訂貨時請注明電動機的型號、額定功率、同步轉速、額定電壓、額定頻率、防爆標志、結構與安裝形式、旋轉方向（在電動機軸伸端視之）、使用環境（戶內戶外）等。
8.2.選型示例電動機型號：YB2-3551額定功率：185kW額定電壓：6000V額定頻率：50Hz同步轉速：3000r/min工作制：S1溫升考核：80K絕緣等級：F級結構及安裝型式：IMB3防護等級：IP55冷卻方法：IC411防爆標志：dIIBT4旋轉方向：順時針使用環境：戶外接線盒位置：右側出線口朝下使用環境：海拔不超過1000m定子繞組測溫：帶軸承測溫：帶加熱器電壓/功率：220V/400W8.3.如有特殊要求時，如附帶軸承測溫儀表，高原使用，安裝尺寸或型式變化、非正常功率等，請與我公司簽訂技術協議后，按商定協議內容制造。
8.4.隨著技術的進步和有關國內外標準的修訂，樣本中尺寸及技術參數有所變動，恕不另行通知，訂貨后請向我公司索取外形圖。
